Разбрызгивающие устройства

Водораспределительное устройство — главный элемент градирни, которое определяет ее эффективную работу. Достижение высокого показателя невозможно без правильно подобранных форсунок. Их главная задача — обеспечивать равномерное распределение воды по оросителю, не создавая ощутимых препятствий при прохождении потока воды.

УПП. Разбрызгивающая форсунка ударного типа из полипропилена.

Форсунка УПП состоит из конической насадки, конусообразного рассекателя для воды и тарельчатого отражателя. Отражатель по всей длине окружности имеет зубцы и прорези. Коническая насадка и отражатель соединены тремя держателями.

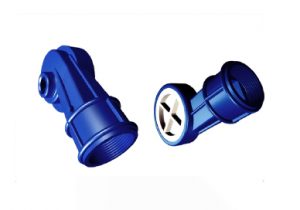

СЭ-G2. Эвольвентная разбрызгивающая форсунка из ПНД/ПВД.

Форсунка изготавливается методом литья под давлением из ПНД марки 277-73 ГОСТ 16338 и ПВД марки 158-03-020 ГОСТ 16337. Диаметр внешней посадочной резьбы 2”. Применяется в системах с большим удельным расходом 8.2 — 20.3 м3/ч. Диапазон значений давления на входе форсунки 1.0 — 6.0 м.вод.ст.

СТ-G1.25. Тангенциальная разбрызгивающая форсунка из ПНД/ПВД.

Форсунка изготавливается методом литья под давлением из ПНД марки 277-73 ГОСТ 16338 и ПВД марки 158-03-020 ГОСТ 16337. Диаметр внешней посадочной резьбы 1.25”. Применяется в системах с малым удельным расходом 2.7 — 3.8 м3/ч. Диапазон значений давления на входе форсунки 1.5 — 4.0 м.вод.ст.

СР-G2. Раструбная разбрызгивающая форсунка из ПНД/ПВД.

Форсунка изготавливается методом литья под давлением из ПНД марки 277-73 ГОСТ 16338 и ПВД марки 158-03-020 ГОСТ 16337. Диаметр внешней посадочной резьбы 2”. Применяется в системах с малым удельным расходом 7.8 — 11.0 м3/ч. Диапазон значений давления на входе форсунки 1.0 — 2.0 м.вод.ст.

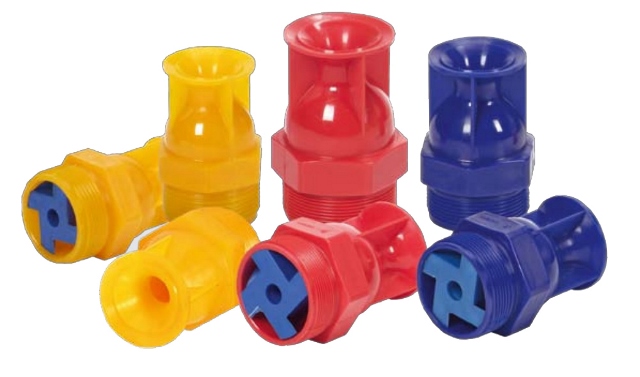

SPN Форсунка с круглым выходным отверстием

Диаметр внешней посадочной резьбы 1.5″, 2” или 2,5″. Угол распрыскивания — 120º. Применяется в системах с удельным расходом 4 — 26 м3/ч. Диапазон значений давления на входе форсунки 2.0 — 20.0 м.вод.ст. Максимальная температура использования — 80°С.
